产品详情
使用条件
| 序号 | 名称 | 参数 | |
| 1 | 环境温度 | 最高气温（℃） | +55 |
| 最低气温（℃） | -20 | ||
| 2 | 海拔高度（≤ m） | 1000 | |
| 3 | 太阳辐射强度（W/cm2） | 0.11 | |
| 4 | 最大覆冰厚度（mm） | 10 | |
| 5 | 离地面高10m处，维持10min的平均最大风速（m/s） | 35 | |
| 6 | 地面水平加速度（m/s2） | 2 | |
| 7 | 正弦共振三个周期安全系数（≥） | 1.67 | |
技术参数
| 项目名称 | 参数 | |
| 主电路 | 额定工作电压 Ue(kV) | 12kV |
| 额定工作电流 Ie(A) | 160 | |
| 额定发热电流 Ith(A) | 160 | |
| 额定接通能力 I(A/100次) | 1600 | |
| 额定通断能力 Ic(A/25次) | 1280 | |
| 极限分断能力 I(A/3次) | 2000 | |
| 额定工频耐压（kV） | 42 | |
| 寿命 | 机械寿命（万次） | 100 |
| 电气寿命（万次） | 60 | |
| 编号 | 测试项目 | JRSG160-01 要求 |
| 1 | 开距 | 开距 5±0.5mm |
| 2 | 超行程 | 超行程 2±0.5mm |
| 3 | 工频耐压 | 主回路断口间 42kV，AC（1min） 二次回路对壳体2.5kV，AC |
| 4 | 动作电压 | 释放电压（≥ 44V,AC） 合闸电压（≤ 145V,AC） |
| 5 | 主回路时间 | 合闸时间（ms）50±5（不包含弹跳） 弹跳时间（ms）≤ 6 分闸时间（ms）70±5（不包含弹跳） 弹跳时间（ms）≤ 6 |
| 6 | 常闭辅开时间 | 断开时间（ms）48±5 闭合时间（ms）74±5（不包含弹跳） |
| 7 | 主回路接触电阻 | 主回路电阻（μΩ）：≤ 200 |

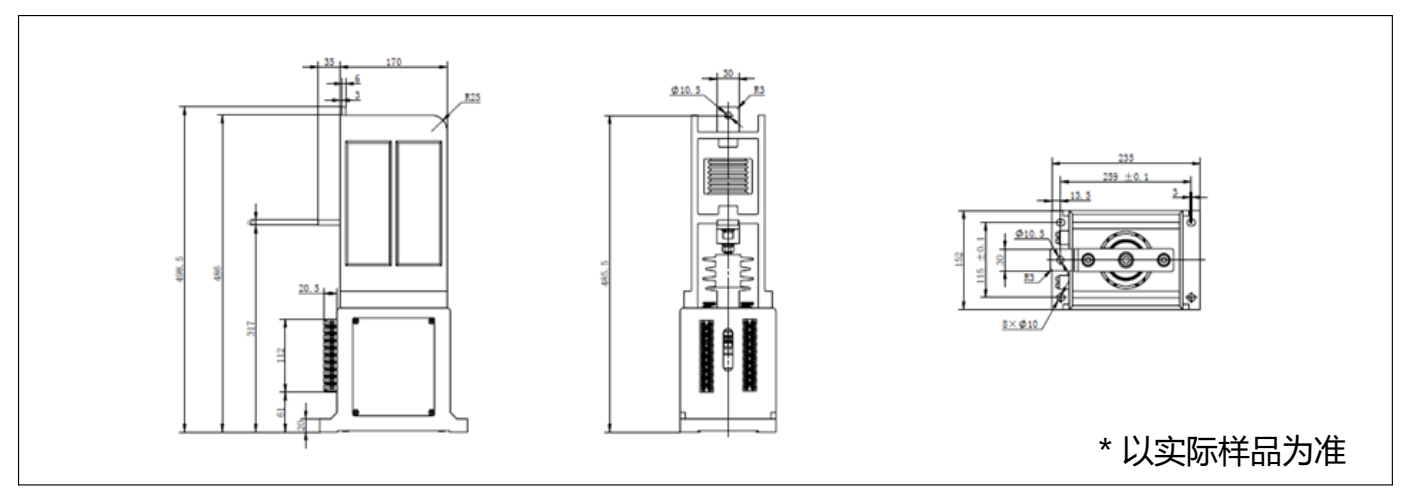

产品外形与安装尺寸
