主要技术参数

2.1 关键技术参数如表 1：

表1 关键技术参数

2.2 AC-1: 约定自由空气发热电流如表 2：

表2 AC-1: 约定自由空气发热电流，三相，40 ~ 60Hz

2.3 AC-1 额定电压下额定工作电流及电气寿命如表 3

表3 AC-1 额定电压下额定工作电流及电气寿命，三相 40Hz ~ 60Hz

2.4 额定接通能力：

8600A(AC-1)、cosφ=0.8、1197 VAC、通电时间 0.05S、分断间隔时间 240S、50 次。

2.5 额定分断能力：

7500A、cosφ=0.8、1197 VAC、通电时间 0.05S、分断间隔时间 240S、3 次。

2.6 额定短时耐受电流如表 4：

表4 额定短时耐受电流 1140VAC (环境温度 40℃，自由空气从冷态)

2.7 海拔高度额定操作电流降容（AC-1）如表5

表5 海拔高度额定操作电流降容（AC-1）

2.8 极限分断能力：

9800A、cosφ=0.45、440V、通电时间0.05S、分断间隔时间240S、3次。

2.9 极限电气操作频率：AC-1 60次/小时

2.10 额定冲击击穿电压：1500 VAC

2.11 辅助触点额定电压及电流见表6

表6 辅助触点的额定电压及电流

2.12 机械寿命：30×10⁴次。

2.13 电气寿命：5×10⁴次。

2.14 每极功耗：

单极回路：≤ 80W；
真空开关管：≤ 50W。

2.15 额定控制回路电压（交直流通用）：

50Hz/60Hz 120V ~ 250V；
直流电压 120V ~ 250V。

2.16 吸合电压范围（环境温度≤40℃）：0.85 Uc ~ 1.1Uc

2.17 释放电压范围（环境温度不低于-40℃）：0.1Uc ~ 0.75Uc

2.18 线圈功耗(W)：

最小启动功率：50Hz/60Hz 1800VA/1500W；直流 d.c.1500W。
保持平均值：50Hz/60Hz 15VA/13W；直流 d.c.13W。
接触器在额定工作电压(120V(min) ~ 250V(max))时的启动(吸合)时间：≤ 80ms，释放时间：≤ 80ms。

安装与维护

1.安装前应检查确认接触器的型号规格、控制电压等参数无误；
2.安装面应平整清洁，安装脚受力均匀，紧固件牢固可靠；
3.安装时应注意扭矩大小，严格按说明书中各种紧固螺钉规定的扭矩值；
4.注意电气接线不应对接触器产生应力；
5.检查紧固件是否松动，结构件是否有异常；
6.检查辅助开关触点烧蚀情况，必要时进行修整或更换；
7.真空开关管的真空度的检查，一般采用工频耐压法检查，其耐压值不低于额定值的1/2，接触器处于非工作状态时，在接触器对应导电排的两端测试。

使用环境条件

4.1 使用环境温度：-40℃ ~ 70℃；
4.2 贮存温度： -40℃ ~ 80℃；
4.3 海拔高度： ≤ 3000 m；
4.4 对于海拔高度高于3000 m但不超过5000 m处的设备的外绝缘其试验电压应按国家标准规定的耐受电压乘以海拔修正系数Ka=1/(1.1-H×0.0001)，H为安装海拔高度，单位为m。
4.5 冲击（半正弦波）：10g、10ms，冲击方向：沿±X轴、±Y轴的每一方向和-Z轴的方向（产品罩壳向上方向为Z轴的正方向），每一方向冲击三次，共计15次。冲击过程中，接触器处于非工作状态，完成冲击试验后，给接触器施加规定的额定工作电压，检查接触器工作是否正常。
4.6 相对湿度：大气的相对湿度在周围空气温度为60℃时不超过95%，最湿月的平均温度为20℃时，月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝露。
4.7 盐雾：按GB/T 2423.18-2000试验Kb，严酷等级（2）。

安装特性

1、安装距离：接触器与接触之间无安装距离；
2、接触器安装螺钉（不提供）：8×M8；
3、主导电排安装螺钉（不提供）：24×M12；
4、安装扭矩：
M3: 0.5 N.m；
M8: 12 N.m；
M12 25N.m。

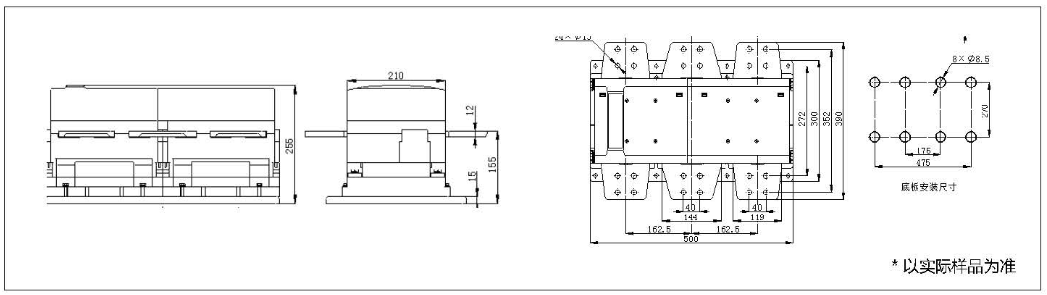

产品外形与安装尺寸
